今回は金型の取り数について話をしたいと思います。
金型の取り数とは？

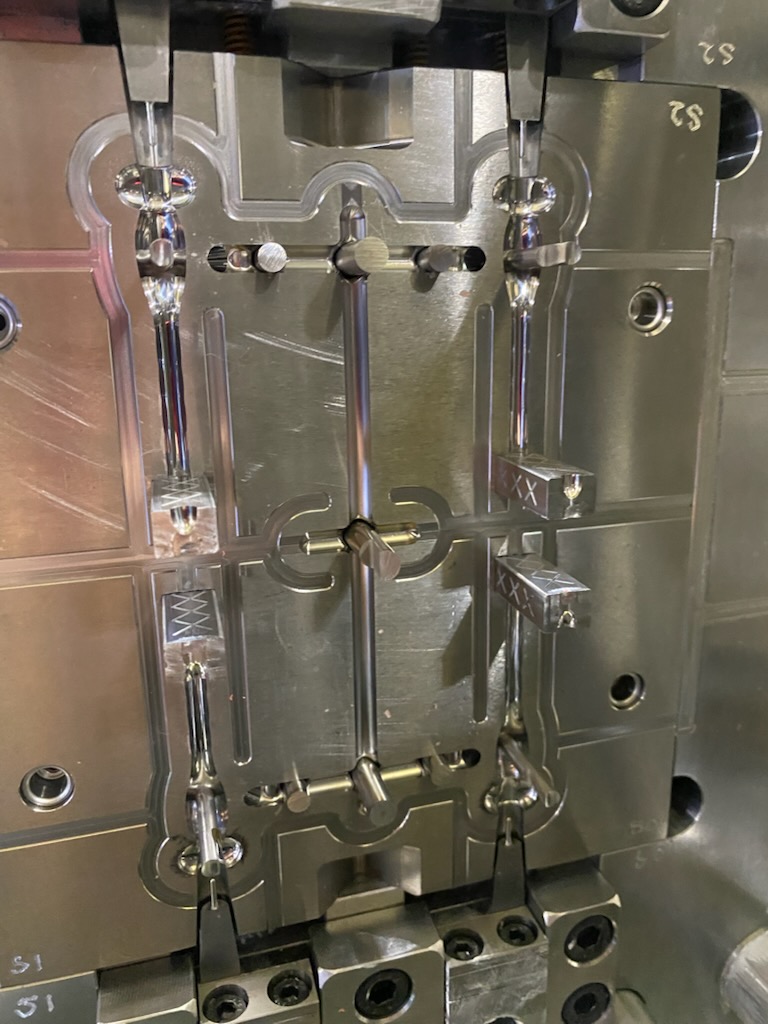

金型構造により、一回の成形で一つ取れる形状、複数個とれる形状、多品種取れる形状、様々な形状を作る事が出来ます。
メリット・デメリットとしては
・１個取り金型・・・金型費が安くなる。一回の成形で一個完成するため、加工費が高くなる。
小型の成型機で生産できる。初期投資を抑えれるので少量生産と相性が良い。
・複数個取り金型・・・金型費が高くなる。一回の成形でたくさん作れるので加工費が安くなる。
機械が大型の成型機になる。大量生産と相性が良い。
・多品種取りの金型・・・1回の成形で多品種を作れるため、複数の金型を作る費用がいらない。
製品サイズに大きな差があると成形不可の場合がある。大量生産には向いていない。
あまり数が出ない商品については１～２個取り、よく出る製品については４，８，１６個取りなどが多いです。また非常に良く出る商品にはホットランナーと呼ばれる、ランナー（廃棄部分）が出ない構造の金型にすることもあります。
取り数は偏心を防ぐため、1個以上は基本的に2の倍数の取り数になります。
偏心とは、金型の片側に製品を偏って配置されている状態を言います。射出成形を行うと、金型の片側に樹脂が入るため片側ばかりに負担がかかり、いずれは金型不具合に繋がります。
また大型製品については、1個取りにすることが多いです。これは樹脂の流れが複雑になるためランナーが大型化、複雑な形状化し、複数個取りが困難であることがあげられます。
金型を作成する際、適切な取り数を決めることは非常に重要になります。
